蒸汽减温器


1、产品特点
蒸汽减温器是近代节能工程普遍采用的一种设备,该设备由减温水雾化装置与组合式汽化单元两大部分组成,雾化喷嘴对减温水进行压力雾化,分散于高温蒸汽汽流中,组合式汽化单元进一步对雾化减温水强制性旋转、剪切破碎,并在液化单元内件表面被吸热汽化,显著强化了汽化过程,达到高温蒸汽的减温,该设备具有结构简单,雾化减温效率高、能耗小、投资少,操作弹性大,安装维修简单等优点。

2、产品型号
HL/HT-0.6 HL/QD-1.0系列蒸汽减温器

产品型号

入口
蒸汽量t/h

蒸汽入口、
出口管径

入口蒸汽
温 度

出口蒸汽
温 度

减温水
管径

设备
总长

水管与
入口距离

HL/HT0.6(1.0)-1.5/100

<1.5

100

250(425)

153(250)

32(25)

1000

150

HL/HT0.6(1.0)-3.0/100

1.5-3.0

100

250(425)

153(250)

32(25)

1000

150

HL/HT0.6(1.0)-5.0/150

3.0-5.0

150

250(425)

153(250)

32(25)

1100

150

HL/HT0.6(1.0)-7.0/200

5.0-7.0

200

250(425)

153(250)

32(25)

1200

170

HL/HT0.6(1.0)-10/200

7.0-10

200

250(425)

153(250)

32(25)

1200

170

HL/HT0.6(1.0)-15/200

10-15

200

250(425)

153(250)

40(32)

1200

170

HL/HT0.6(1.0)-20/250

15-20

250

250(425)

153(250)

40(32)

1300

170

HL/HT0.6(1.0)-30/300

20-30

300

250(425)

153(250)

50(32)

1400

200

HL/HT0.6(1.0)-40/400

30-40

400

250(425)

153(250)

50(32)

1600

200

注:减温水压力2.0MPa,流量(7-15)汽量%;括号内尺寸为HL/HT1.0系列蒸汽减温器数据。

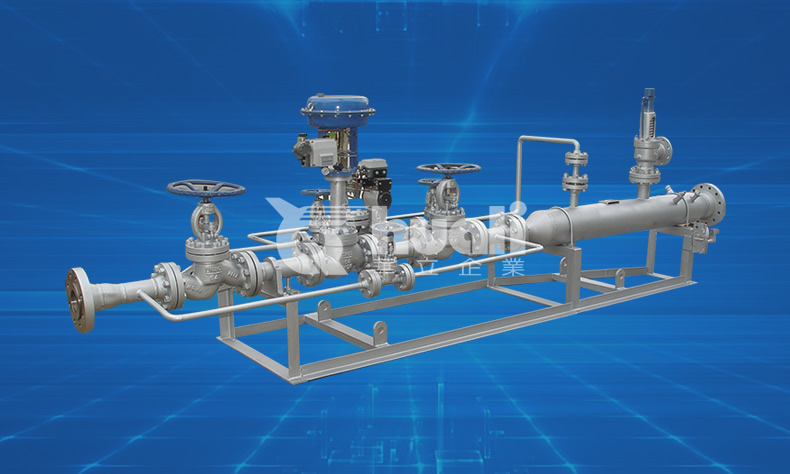

3、全自动蒸汽减温减压系统
全自动蒸汽减温减压装置组合系统是专为高温蒸汽减温减压而设计的系统,该装置通过高温蒸汽和冷却水均匀混合,用冷却水对蒸汽进行减温,满足系统工艺所需要设定的温度。为了达到减温的目的,我们采用了一系列先进技术来满足用户所需工艺要求。
a、雾化系统:高温蒸汽和冷却水同时进入该系统后,通过雾化器产生均匀雾化,并把振动噪音减少到最低程度。
b、减震系统:介质通过雾化系统的同时会产生较强震动和声音,减震器能有效地把震动力减少到安全范围内,使设备正常运行。
c、消音系统:当雾化系统和减震系统产生很强声音时,消音系统的消音器能有效地把声音消除,使噪声在国家规定的安全标准范围内,该系统消音量≥30db(国标≥26db)。
d、混合系统:为了使工作介质达到设计要求,我们采用前沿的技术,使高温蒸汽和冷却水进入混合系统后,进行强制性剪切,混合、旋转、再分散,再混合,减少汽化时间,同时选定合理流速和停留时间,设计了全自动减温装置设备尺寸,使该装置自动化正常运行。
